HCL-NAT

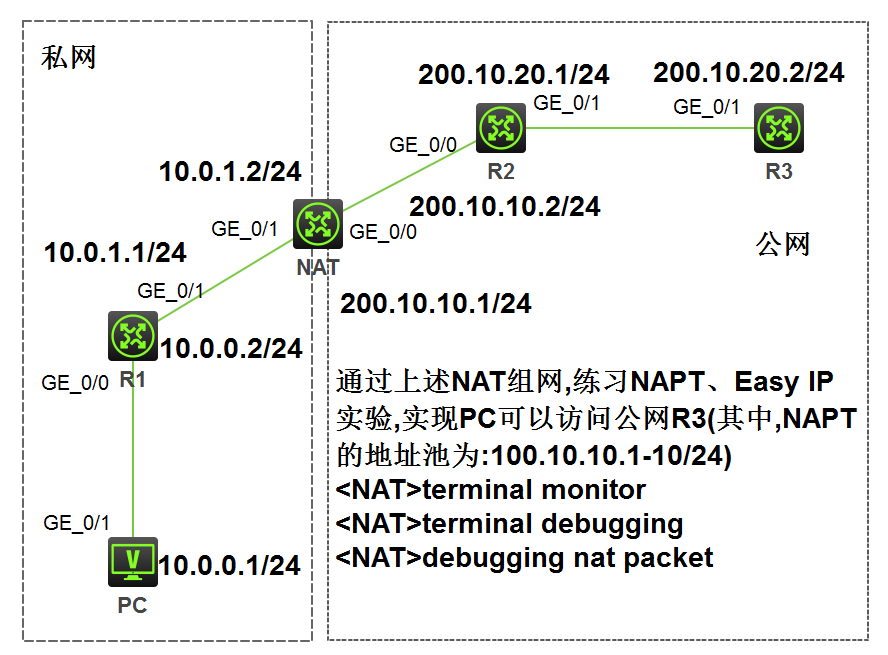

通过NAT组网,练习NAPT、Easy IP实验,实现PC可以访问公网R3(其中,NAPT的地址池为:100.10.10.1-10/24),拓扑图如下: IP配置 PC R1 system-view sysname R1 interface GigabitEthernet 0/0 ip address 10.0.0.2 24 interface GigabitEthernet 0/1 ip add…
HCL-DHCP
路由器DHCP配置 拓扑图如下,左边的路由器(DHCP Client)从右边的路由器(DHCP Server)获取IP地址。 DHCP Server配置 system-view sysname dhcpserver interface GigabitEthernet 0/0 ip address 192.168.1.254 24 quit dhcp enable dhcp server forbi…
HCL-ACL
配置合适的ACL,实现PC1可以访问telnetserver但是PC1不可以远程登录telnetserver,拓扑结构如下所示: DHCP配置 dhcpserver配置 system-view sysname dhcpserver interface GigabitEthernet 0/0 ip address 192.168.1.254 24 quit dhcp enable dhcp serv…
HCL路由器OSPF配置

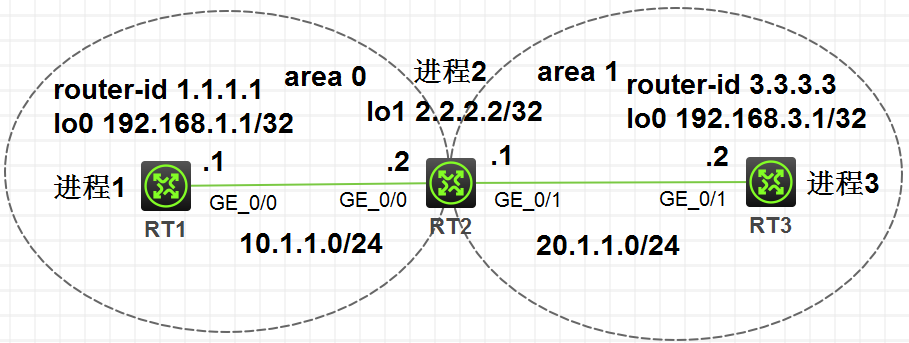

配置OSPF实现RT1和RT3的两个环回口(Loopback)lo0之间的通信,拓扑图如下: RT1配置命令 system-view sysname RT1 ospf 1 router-id 1.1.1.1 area 0 network 192.168.1.1 0.0.0.0 network 10.1.1.1 0.0.0.0 quit quit interface LoopBack 0 ip ad…
HCL交换机RIP配置

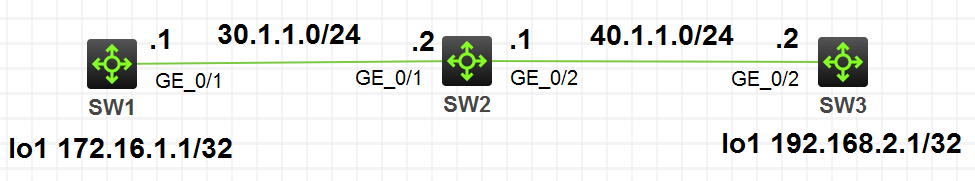

配置RIP实现SW1和SW3的两个环回口(Loopback)lo1之间的通信,拓扑图如下: SW1配置 system-view sysname SW1 interface GigabitEthernet 1/0/1 port link-mode route ip address 30.1.1.1 24 quit interface LoopBack 1 ip address 172.16.1.1 …
HCL三层交换机配置路由

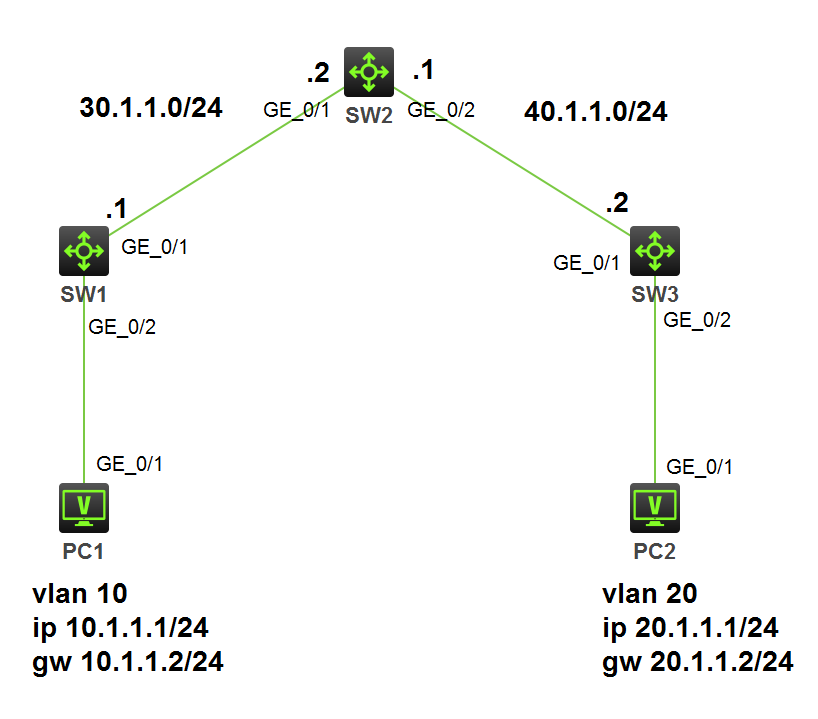

开启交换机三层功能,配置合适的路由实现PC1能够ping通PC2,拓扑结构如下图所示 实验中的vlan10和20好像没有什么作用,只要三个交换机正确配置好路由之后就可以让PC1 ping通PC2了。 SW1配置命令 system-view sysname SW1 vlan 10 port GigabitEthernet 1/0/2 quit interface Vlan-interface 10 …
HCL链路聚合

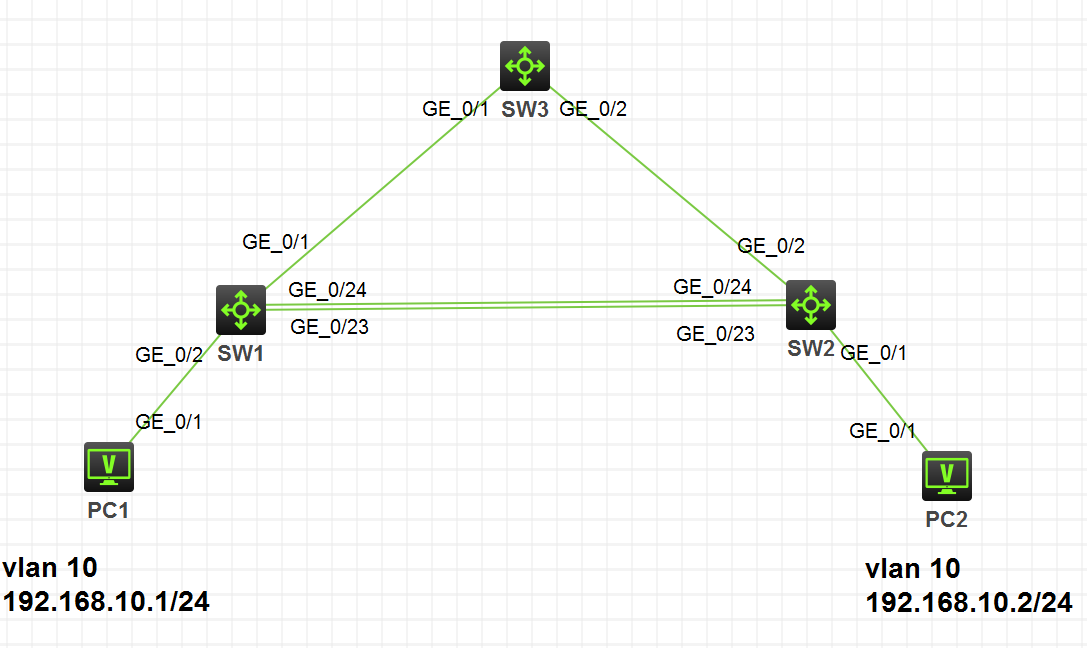

要求:交换机与交换机之间配置为trunk链路,SW1和SW2之间做链路聚合,交换机与PC所连的端口配置为边缘端口,最后时限PC之间的连通性。拓扑结构图如下: PC1配置 PC2配置 SW1配置命令1234567891011121314151617181920212223system-viewsysname SW1interface GigabitEthernet 1/0/1po…
HCL-VLAN

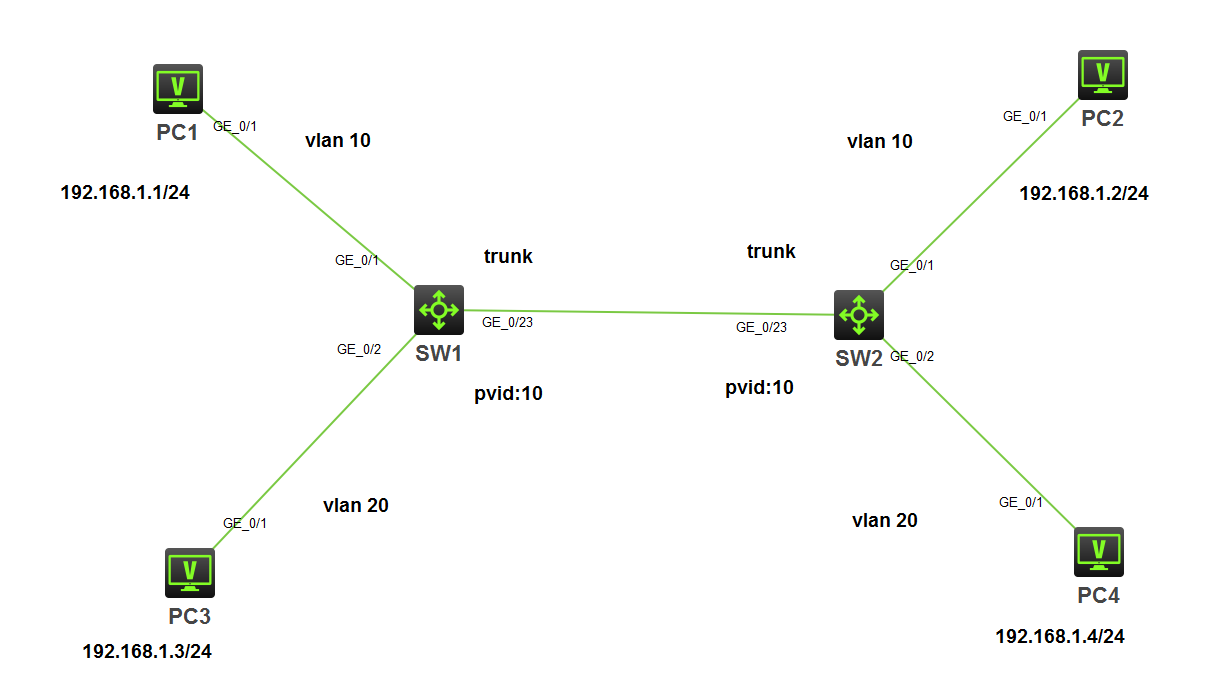

以太网端口链路类型以太网端口有三种链路类型:access、trunk和hybrid。access:只能属于一个VLAN,一般用于连接终端设备(计算机)。trunk:可以允许多个VLAN通过,能接收和发送多个VLAN报文,一般用于交换机之间的连接。hybrid:可以允许多个VLAN通过,能接收和发送多个VLAN报文,可以用于交换机之间的连接或者用于连接用户的计算机。Access端口只属于1个VLAN…
HCL设备连线

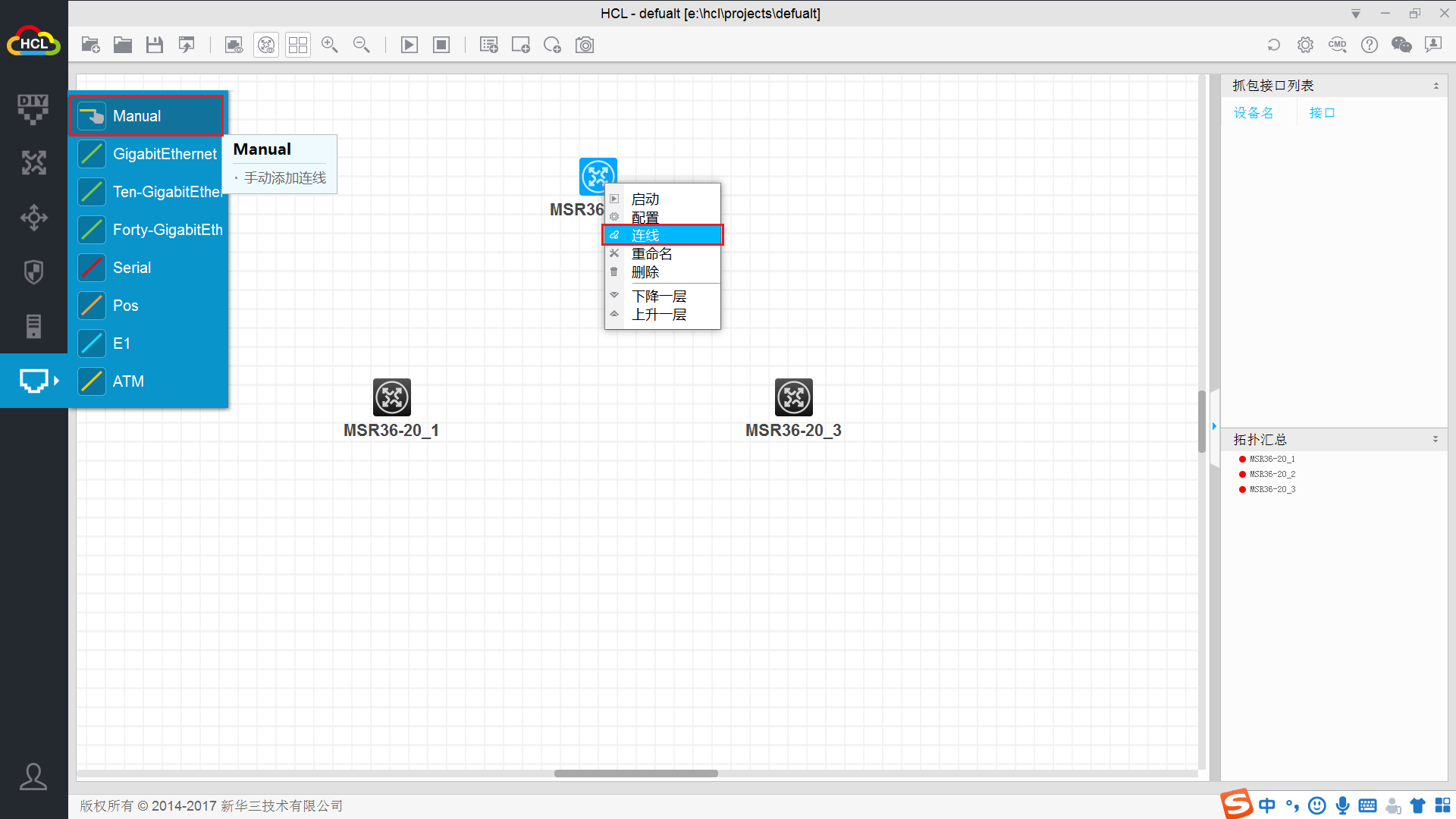

目录连线 删除连线 连线接口状态 连线接口类型连线HCL的连线模式可分为手动连线模式和自动连线模式。手动连线模式进入方法如下图所示,可以通过两种方式进入手动连线模式,一种是在设备上鼠标右键,然后选择连线;而另外一种则是在左边的网络设备栏上面点击一个像以太网接口的图标打开二级菜单栏然后选择Manual。没有说哪一种方法更好,只要自己觉得顺手就行,我比较喜欢直接在设备上鼠标右键然后选择连线的方法进入手…
HCL-Telnet

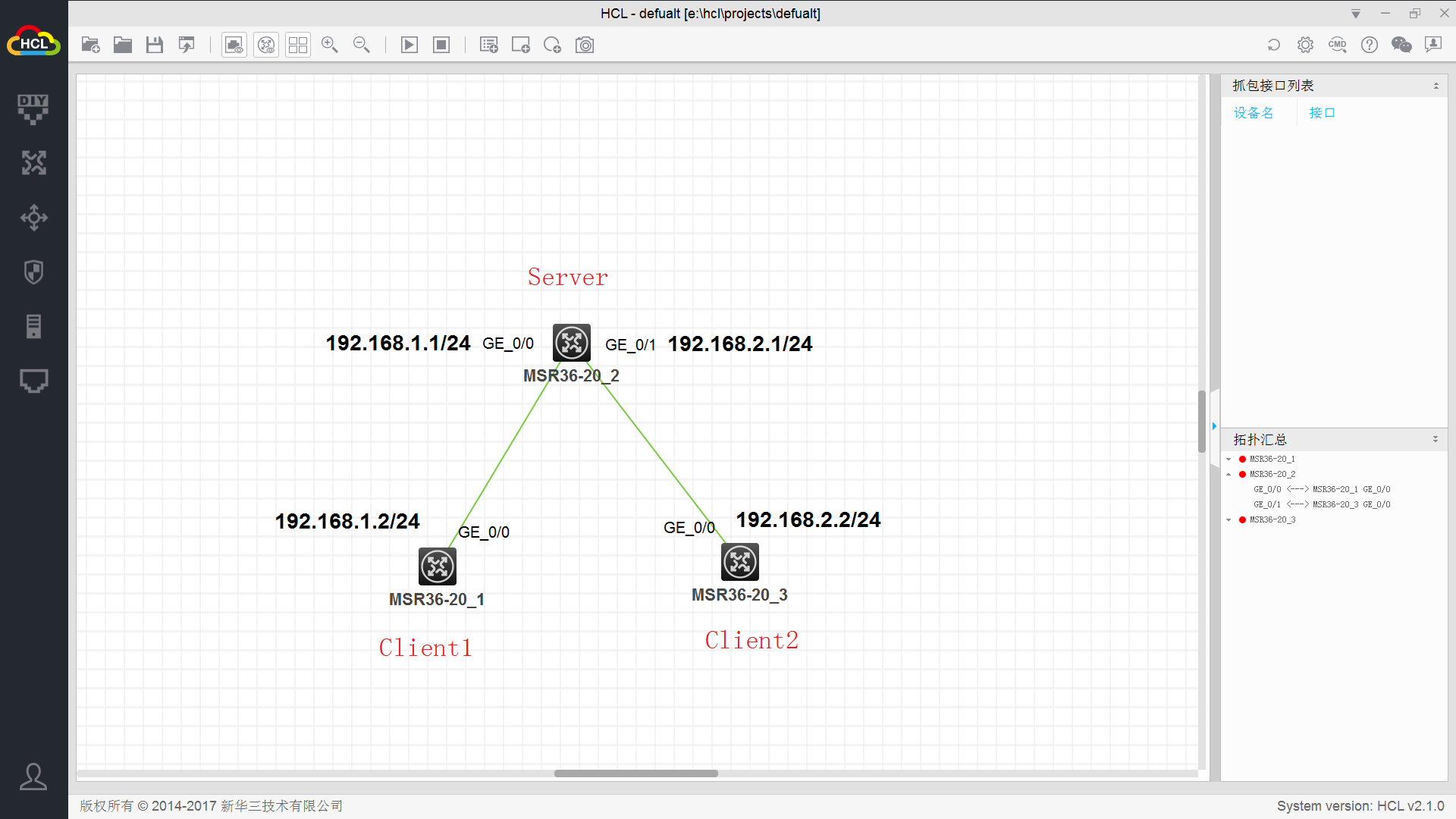

目录拓扑结构搭建 设备名更改以及IP地址配置 测试设备连通性 Telnet测试拓扑结构搭建首先搭建拓扑结构,为了简单起见,用一台路由器作为服务器端设备,两台路由器作为客户端设备。两个客户端设备直接连接在服务端设备的接口上,并为需要用到的每个接口规划IP地址。 除此之外,为了方便识别每个设备,将三台设备的默认名称分别更改Server、Client1和Client2。首先需要将所有设备启动,选择所有设…
HCL安装

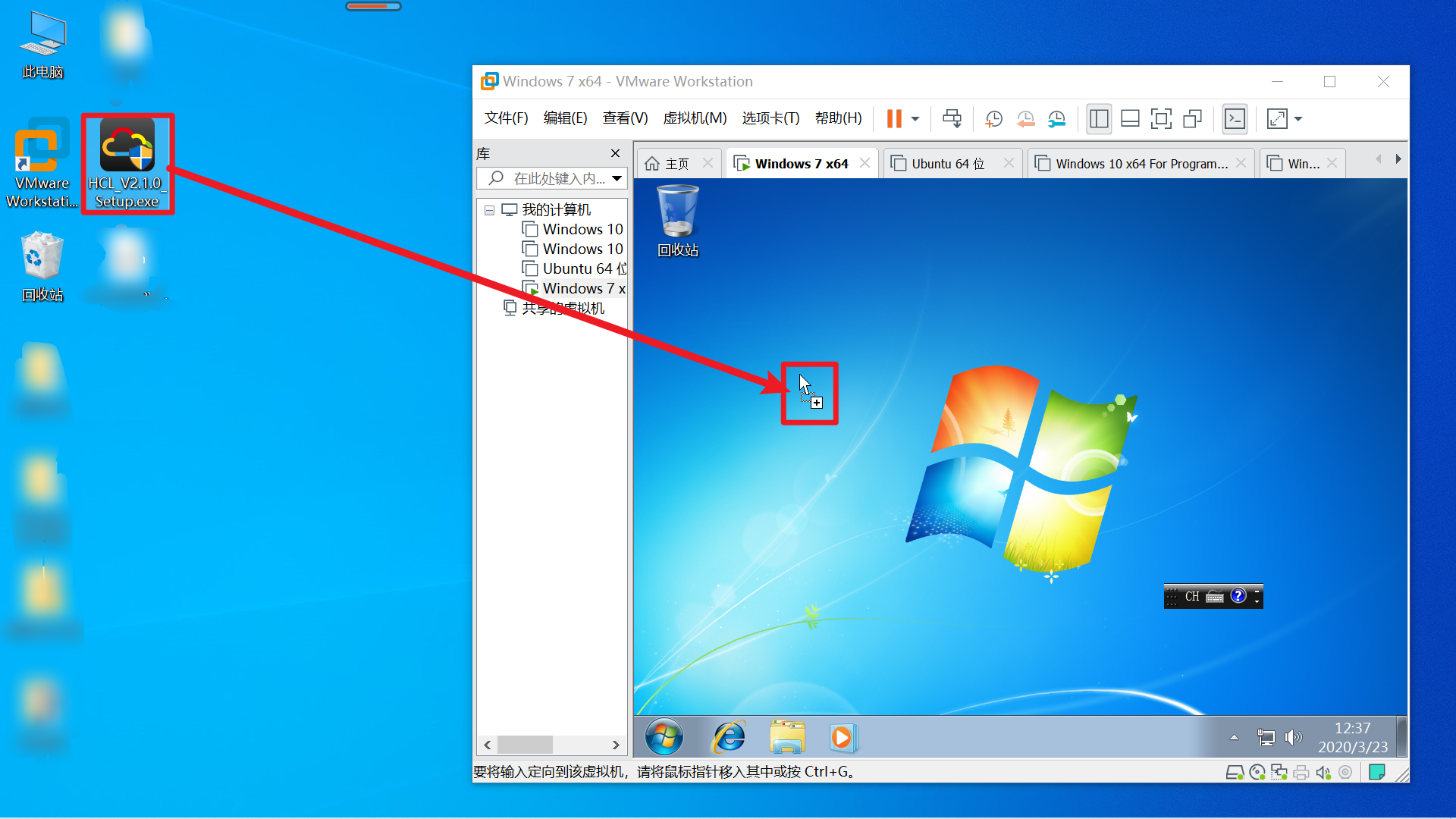

此教程在Windows 7虚拟机上安装HCL,不需要额外安装Virtual Box,安装过程中如果发现没有安装Virtual Box就会自动调起Virtual Box安装向导,整个过程傻瓜式安装,除了需要更改一下安装路径,都是直接下一步即可。HCL_V2.1.0安装包百度网盘链接: https://pan.baidu.com/s/1-POv8bgWC9SmoDaIWTGbUw 提取码: bzhv …
HCL命令

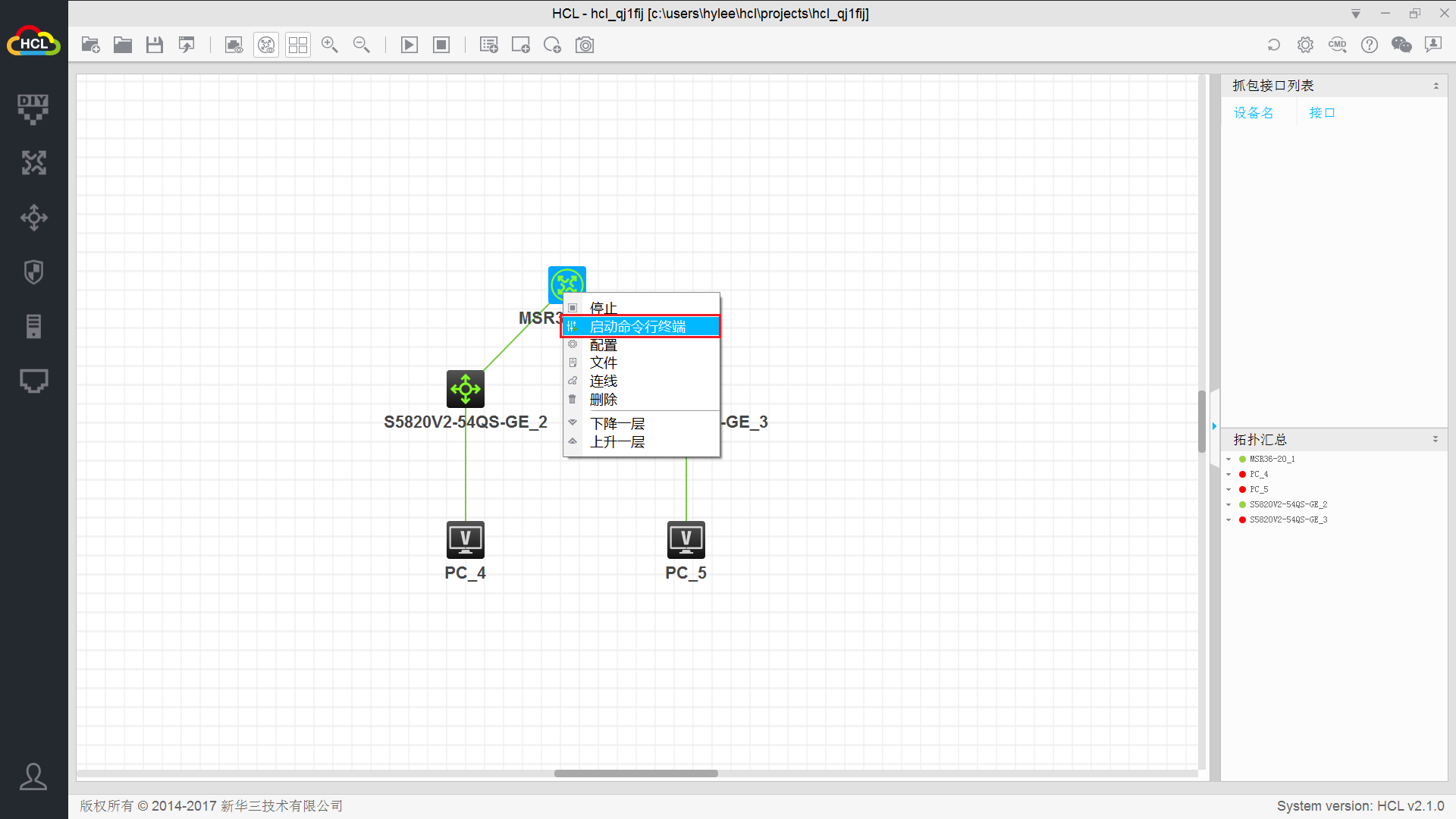

目录启动命令行 视图 使用命令 常用命令启动命令行在已经启动的设备上鼠标右键然后选择启动命令行终端,如下图所示 如果长时间进入不了命令行,如下图所示 或者是出现了一下界面后还是等待很长时间都不能使用Ctrl+C进入命令行 这有可能是因为你之前配置过该设备的内存并把内存调小了导致的,可以尝试将内存调大(默认512M)。如果之前没有配置过内存大小,可以尝试关闭电脑其他一些不必要的软件,HCL很吃内存的…
